FESTO - QSY - Y-Steckverschraubung - ausrichtbar - PBT - AG mit Sechskant - Nennweite 2,4 bis 8,3 mm - VE 1/10 - Preis per VE

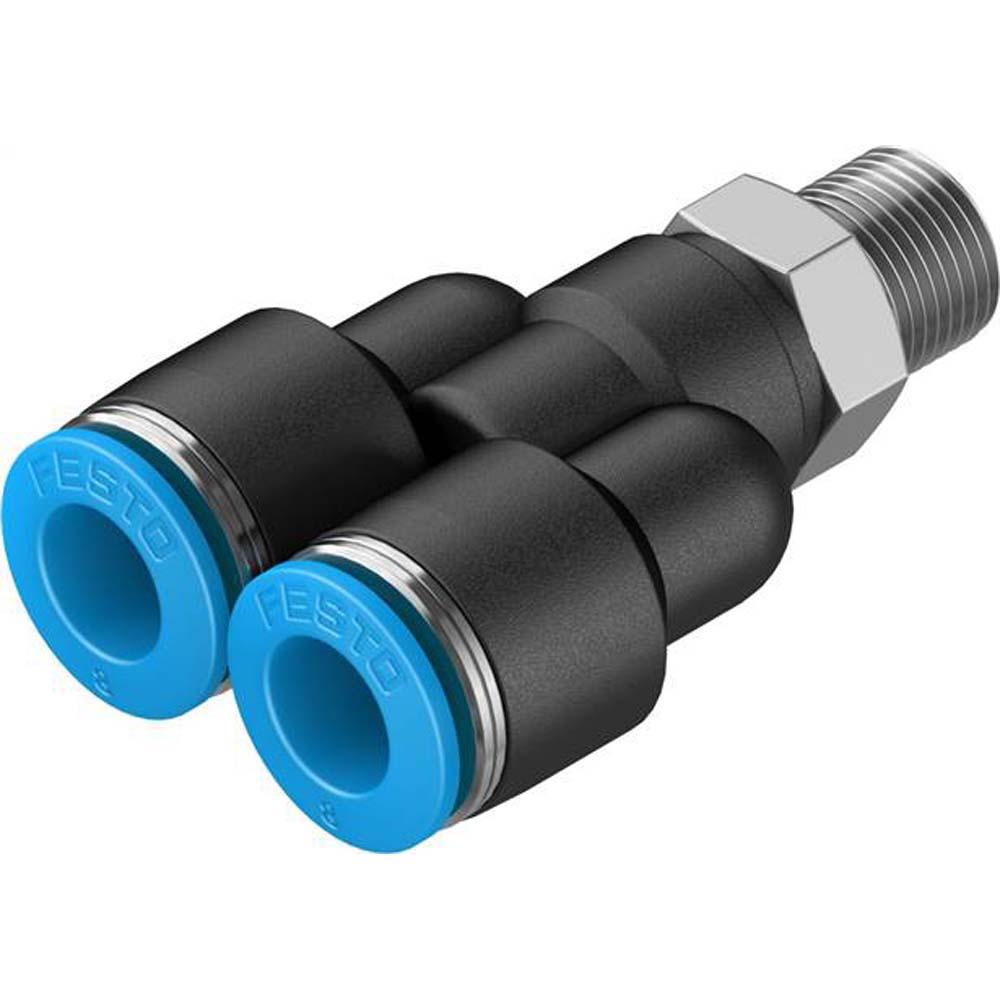

(Exemplarische Darstellung)
| ab € 63,90 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Einsatzbereich
- Die Steckverschraubung wird in dem Bereich der Pneumatik oder Hydraulik eingesetzt, um Luft, Gas oder Flüssigkeiten zu steuern.
- Diese Verschraubungen sind so konzipiert, dass sie in verschiedenen Umgebungen arbeiten können, einschließlich maritimer Anwendungen, wobei sie den Betriebsanforderungen in einem Temperaturbereich von -10 bis 80 °C standhalten.
- Sie sind mit verschiedenen Nennweiten und Anschlussmöglichkeiten erhältlich und können sowohl für geölten Betrieb als auch für die Verwendung mit Druckluft gemäß ISO 8573-1:2010 und Wasser gemäß Herstellervorgaben eingesetzt werden.
- Die Verschraubungen sind in verschiedenen Größen und Gewichten verfügbar, abhängig von ihrer Nennweite und dem pneumatischen Anschluss.
- Die Materialien, aus denen sie hergestellt sind, beinhalten PBT für das Gehäuse, POM für den Lösering und NBR für die Schlauchdichtung, wobei sie auch RoHS-konform sind.
- Werkstoffhinweis - RoHS konform
- Werkstoff Gehäuse - PBT
- Werkstoff Lösering - POM
- Werkstoff Schlauchdichtung - NBR
- Werkstoff Schlauchklemmsegment - hochlegierter Stahl rostfrei
- Baugröße - Standard
- Nennweite - 2,4 bis 8,3 mm
- Dichtungsart am Einschraubzapfen - Beschichtung/Dichtring
- Einbaulage - beliebig
- Gebindegröße - 1 Stück
- Konstruktiver Aufbau - Push-Pull-Prinzip
- Betriebsdruck kompletter Temperaturbereich - -0,95 bis 6 bar
- Temperaturabhängiger Betriebsdruck - -0,95 bis 14 °C
- Maritime Klassifizierung - siehe Zertifikat
- Betriebsmedium - Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser gemäß Hersteller
- Hinweis zum Betriebs- und Steuermedium - Geölter Betrieb möglich
- Korrosionsbeständigkeitsklasse KBK - 1 - niedrige Korrosionsbeanspruchung
- Umgebungstemperatur - -10 bis 80 °C
- Produktgewicht - 8 bis 74,0 g
- Pneumatischer Anschluss 1 - Außengewinde R1/2/Außengewinde R1/4/Außengewinde M5
- Pneumatischer Anschluss 2 - für Schlauch Außendurchmesser 10 oder 12 mm
- Farbe Lösering - blau
- Anzahl Abgänge - 2
- Anzahl Zuleitungen - 1
- Nenn-Anziehdrehmoment - 1,33 Nm
- Toleranz zum Nenn-Anziehdrehmoment - ± 20 %
- VE - 1/10 Stück
- Preis per VE
Ausführungen (13)
Auswahl eingrenzen
Nennweite
Anschluss D1
Schlauch-Ø D2
Gewicht
VE
Art. Nr.: 973023871011
Ausführung
| Nennweite | 2,4 mm |
| Anschluss D1 | M5x0,8 |
| Schlauch-Ø D2 | 4 mm |
| Gewicht | 8 g |
| VE | 10 |
|
€ 63,90 (€ 6,39 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 973023871012
Ausführung
| Nennweite | 2,4 mm |
| Anschluss D1 | M5x0,8 |
| Schlauch-Ø D2 | 6 mm |
| Gewicht | 10 g |
| VE | 10 |
|
€ 67,83 (€ 6,78 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 973023871005
Ausführung
| Nennweite | 3,1 mm |
| Anschluss D1 | R1/8 |
| Schlauch-Ø D2 | 4 mm |
| Gewicht | 13 g |
| VE | 10 |
|
€ 74,97 (€ 7,50 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 973023871002
Ausführung
| Nennweite | 3,3 mm |
| Anschluss D1 | R1/4 |
| Schlauch-Ø D2 | 4 mm |
| Gewicht | 20 g |
| VE | 10 |
|
€ 89,37 (€ 8,94 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 973023871006
Ausführung
| Nennweite | 4,2 mm |
| Anschluss D1 | R1/8 |
| Schlauch-Ø D2 | 6 mm |
| Gewicht | 15 g |
| VE | 10 |
|
€ 101,98 (€ 10,20 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 973023871003
Ausführung
| Nennweite | 4,8 mm |
| Anschluss D1 | R1/4 |
| Schlauch-Ø D2 | 6 mm |
| Gewicht | 22 g |
| VE | 10 |
|
€ 107,46 (€ 10,75 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 973023871007
Ausführung
| Nennweite | 5,9 mm |
| Anschluss D1 | R1/8 |
| Schlauch-Ø D2 | 8 mm |
| Gewicht | 20 g |
| VE | 10 |
|
€ 115,31 (€ 11,53 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 973023871004
Ausführung
| Nennweite | 6,2 mm |
| Anschluss D1 | R1/4 |
| Schlauch-Ø D2 | 8 mm |
| Gewicht | 25 g |
| VE | 10 |
|
€ 124,59 (€ 12,46 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 973023871010
Ausführung
| Nennweite | 6,6 mm |
| Anschluss D1 | R3/8 |
| Schlauch-Ø D2 | 8 mm |
| Gewicht | 36 g |
| VE | 10 |
|
€ 132,92 (€ 13,29 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 973023871001
Ausführung
| Nennweite | 7,2 mm |
| Anschluss D1 | R1/4 |
| Schlauch-Ø D2 | 10 mm |
| Gewicht | 32 g |
| VE | 10 |
|
€ 142,21 (€ 14,22 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 973023871008
Ausführung
| Nennweite | 7,4 mm |
| Anschluss D1 | R3/8 |
| Schlauch-Ø D2 | 10 mm |
| Gewicht | 43 g |
| VE | 10 |
|
€ 147,20 (€ 14,72 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 973023871000
Ausführung
| Nennweite | 8,3 mm |
| Anschluss D1 | R1/2 |
| Schlauch-Ø D2 | 12 mm |
| Gewicht | 74 g |
| VE | 1 |
Art. Nr.: 973023871009
Ausführung
| Nennweite | 8,4 mm |
| Anschluss D1 | R3/8 |
| Schlauch-Ø D2 | 12 mm |
| Gewicht | 51 g |
| VE | 10 |
|
€ 152,20 (€ 15,22 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
