FESTO - QSK - Sperr-Steckverschraubung - Messing vernickelt - AG R 1/8" bis 1/2" - Schlauch-Ø 4 bis 12 mm - Preis per Stück

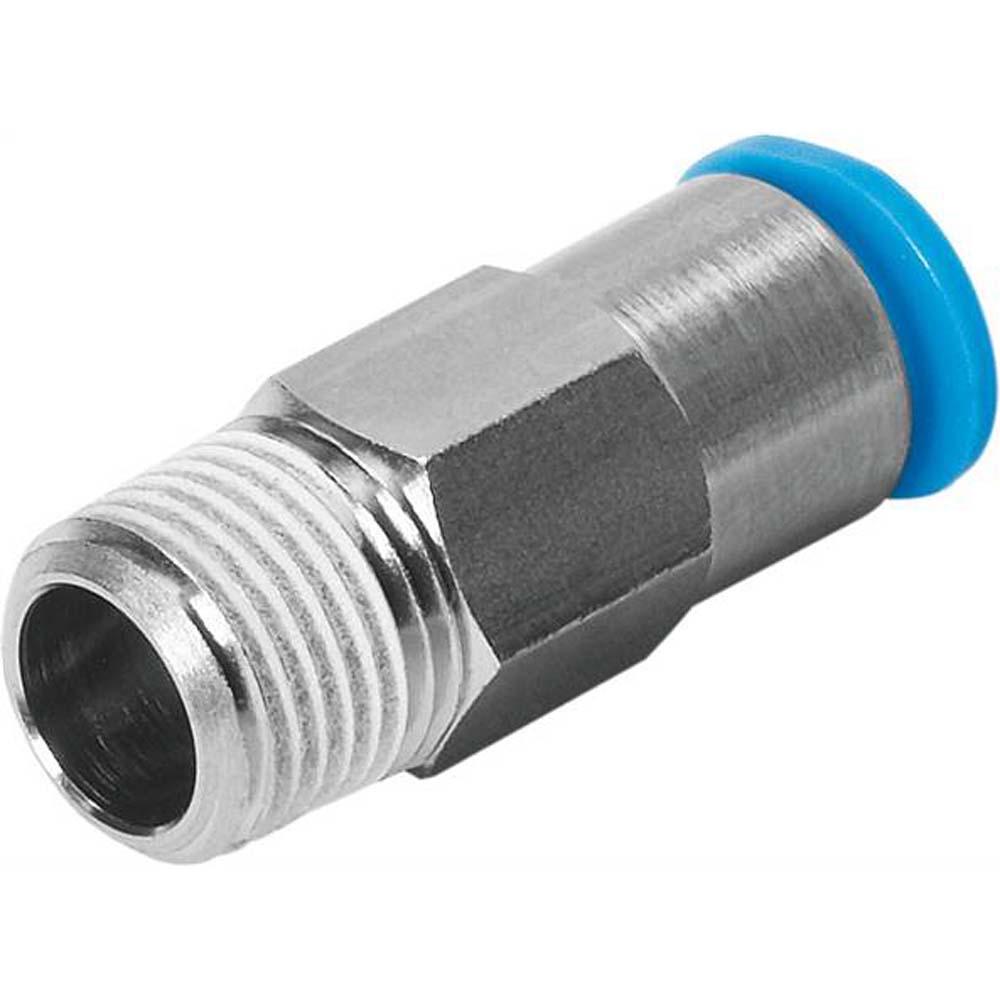

(Exemplarische Darstellung)
| € 7,33 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
973024831000
Ausführung
| Gewinde | R 1/8" |
| Schlauch-Außen-Ø | 4 mm |
| NW | 1,6 mm |
| Typ | QSK-1/8-4 |
| Teile-Nr. | 153419 |
Einsatzbereich
- Die gerade Sperr-Steckverschraubung QSK wird in industriellen Systemen eingesetzt. Die Steckverschraubung eignet sich für Druckluft und Vakuum und kann zudem im geölten Betrieb eingesetzt werden.
- Die gerade Sperr-Steckverschraubung QSK ist aus vernickeltem Messing gefertigt. Sie verfügt über ein R-Außengewinde sowie einen blauen POM-Lösering und eine Schlauchdichtung aus NBR. Die Dichtung erfolgt über die Beschichtung auf dem Außengewinde. Die Sperr-Steckverschraubung verfügt über die Korrosionsbeständigkeitsklasse KBK 1 für niedrige Korrosionsbeanspruchung. Die eingesetzten Werkstoffe sind RoHS konform. Die Steckverschraubung funktioniert nach dem Push-Pull-Prinzip und kann in jeder beliebigen Einbaulage montiert werden.
- Werkstoff Gehäuse - Messing vernickelt
- Werkstoff Lösering - POM
- Werkstoff Schlauchdichtung - NBR
- Werkstoff Schlauchklemmsegment - hochlegierter Stahl rostfrei
- Werkstoffhinweis - RoHS konform
- Farbe Lösering - blau
- Dichtungsart am Einschraubzapfen - Beschichtung
- Einbaulage - beliebig
- Konstruktiver Aufbau - Push-Pull-Prinzip
- Baugröße - Standard
- Pneumatischer Anschluss 1 - Außengewinde R 1/8" bis R 1/2"
- Pneumatischer Anschluss 2 - für Schlauch Außendurchmesser 4 bis 12 mm
- Nennweite - 1,6 bis 6,4 mm
- Schlaucheinstecktiefe - 12,5 bis 23,5 mm
- Max. Anziehdrehmoment - 7 bis 28 Nm
- Betriebsdruck kompletter Temperaturbereich - -0,95 bis 6 bar
- Temperaturabhängiger Betriebsdruck - -0,95 bis 14 bar
- Umgebungstemperatur - -10 bis 80°C
- Betriebsmedium - Druckluft nach ISO 8573-1:2010 [7:-:-]
- Hinweis zum Betriebs- und Steuermedium - Geölter Betrieb möglich
- Korrosionsbeständigkeitsklasse KBK - 1 - niedrige Korrosionsbeanspruchung
- Maritime Klassifizierung - siehe Zertifikat
- Zulässiger Schlauchtyp - PAN-, PAN-MF-, PAN-R-, PAN-V0-, PEN-, PFAN-, PLN-, PTFEN-, PUN-, PUN-CM-, PUN-DUO-, PUN-H-, PUN-H-DUO-, PUN-S-, PUN-S-DUO-, PUN-V0-
- Produktgewicht - 9,5 bis 65,5 g
- VE - 1 Stück
- Preis per Stück
Ausführungen (10)
Auswahl eingrenzen
Gewinde
Schlauch-Außen-Ø
NW
Typ
Teile-Nr.
Art. Nr.: 973024831000
Ausführung
| Gewinde | R 1/8" |
| Schlauch-Außen-Ø | 4 mm |
| NW | 1,6 mm |
| Typ | QSK-1/8-4 |
| Teile-Nr. | 153419 |
Art. Nr.: 973024831001
Ausführung
| Gewinde | R 1/8" |
| Schlauch-Außen-Ø | 6 mm |
| NW | 3,0 mm |
| Typ | QSK-1/8-6 |
| Teile-Nr. | 153420 |
Art. Nr.: 973024831002
Ausführung
| Gewinde | R 1/8" |
| Schlauch-Außen-Ø | 8 mm |
| NW | 3,4 mm |
| Typ | QSK-1/8-8 |
| Teile-Nr. | 153422 |
Art. Nr.: 973024831003
Ausführung
| Gewinde | R 1/4" |
| Schlauch-Außen-Ø | 6 mm |
| NW | 3,0 mm |
| Typ | QSK-1/4-6 |
| Teile-Nr. | 153421 |
Art. Nr.: 973024831004
Ausführung
| Gewinde | R 1/4" |
| Schlauch-Außen-Ø | 8 mm |
| NW | 4,3 mm |
| Typ | QSK-1/4-8 |
| Teile-Nr. | 153423 |
Art. Nr.: 973024831005
Ausführung
| Gewinde | R 1/4" |
| Schlauch-Außen-Ø | 10 mm |
| NW | 4,8 mm |
| Typ | QSK-1/4-10 |
| Teile-Nr. | 153425 |
Art. Nr.: 973024831006
Ausführung
| Gewinde | R 3/8" |
| Schlauch-Außen-Ø | 8 mm |
| NW | 4,5 mm |
| Typ | QSK-3/8-8 |
| Teile-Nr. | 153424 |
Art. Nr.: 973024831007
Ausführung
| Gewinde | R 3/8" |
| Schlauch-Außen-Ø | 10 mm |
| NW | 5,6 mm |
| Typ | QSK-3/8-10 |
| Teile-Nr. | 153426 |
Art. Nr.: 973024831008
Ausführung
| Gewinde | R 3/8" |
| Schlauch-Außen-Ø | 12 mm |
| NW | 6,1 mm |
| Typ | QSK-3/8-12 |
| Teile-Nr. | 153427 |
Art. Nr.: 973024831009
Ausführung
| Gewinde | R 1/2" |
| Schlauch-Außen-Ø | 12 mm |
| NW | 6,4 mm |
| Typ | QSK-1/2-12 |
| Teile-Nr. | 153428 |
