FESTO - PAN - Kunststoffschlauch - Druckbeständig - Außen-Ø 4 bis 16 mm - Länge 50 m - Preis per Rolle

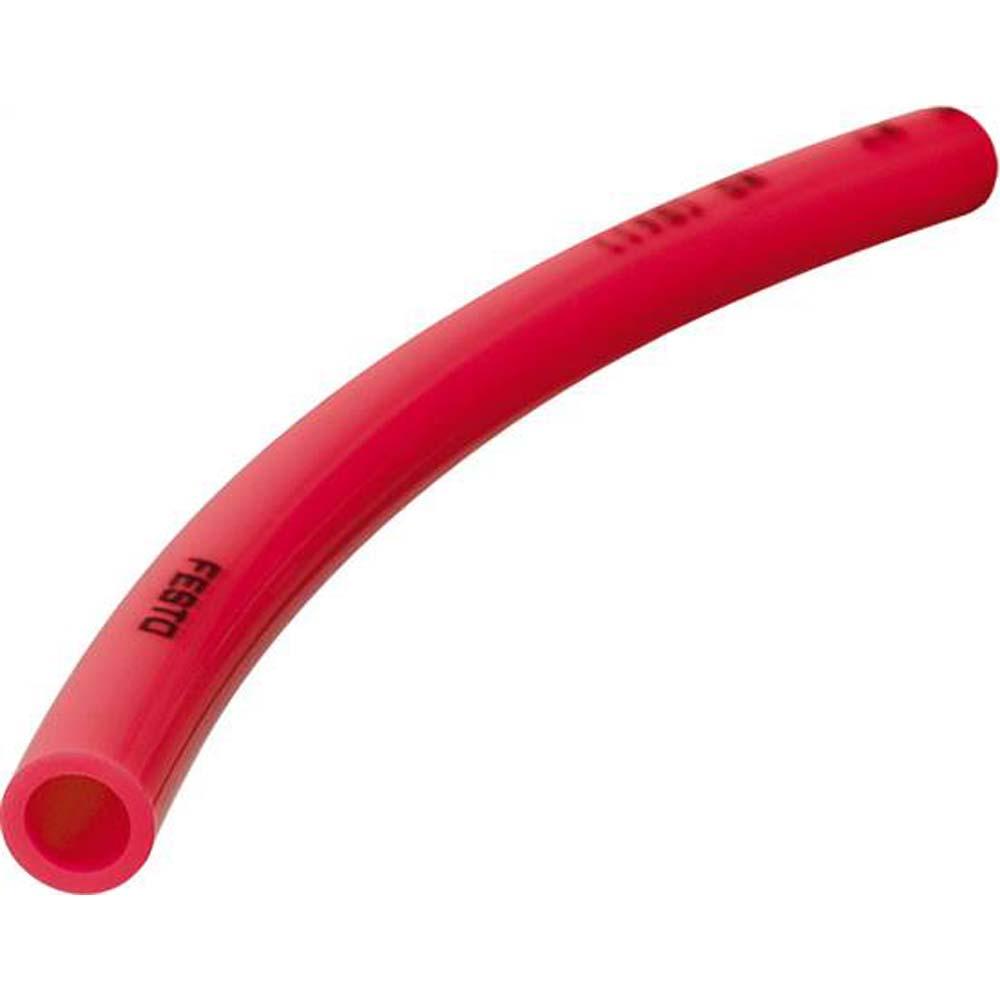

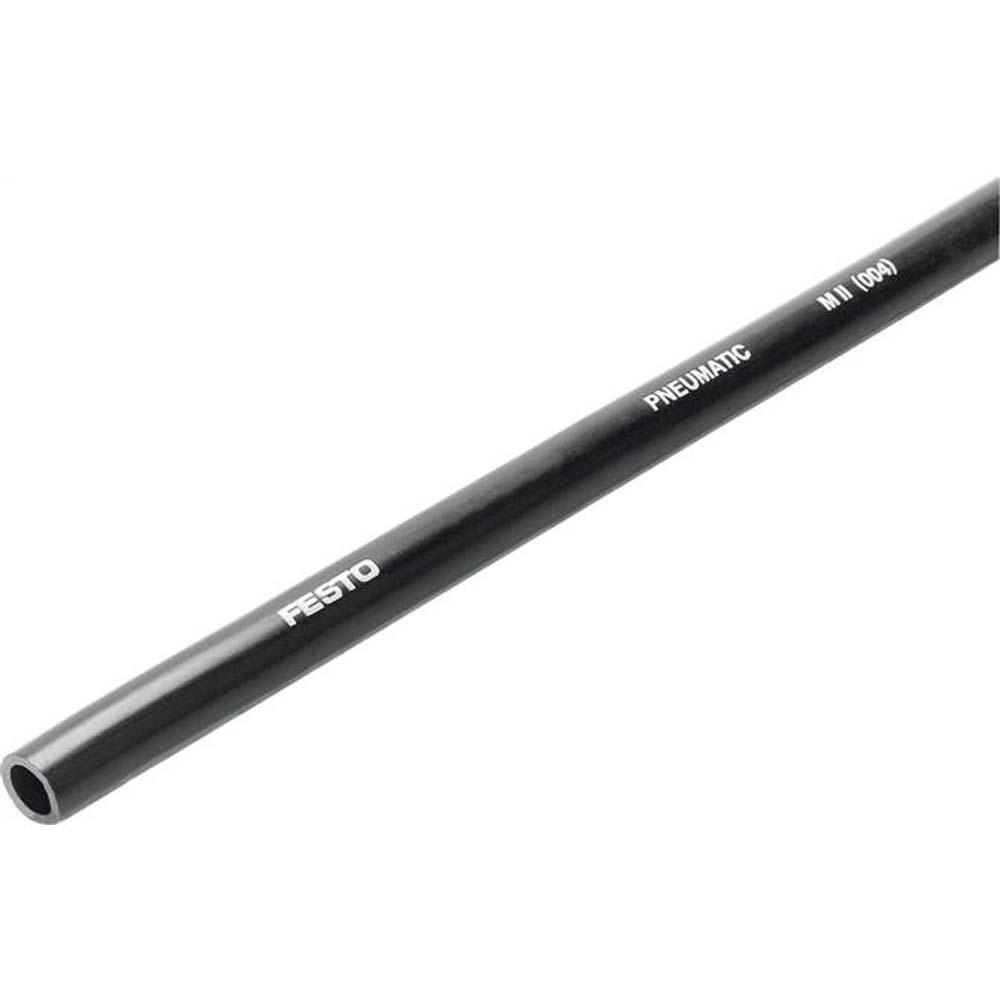

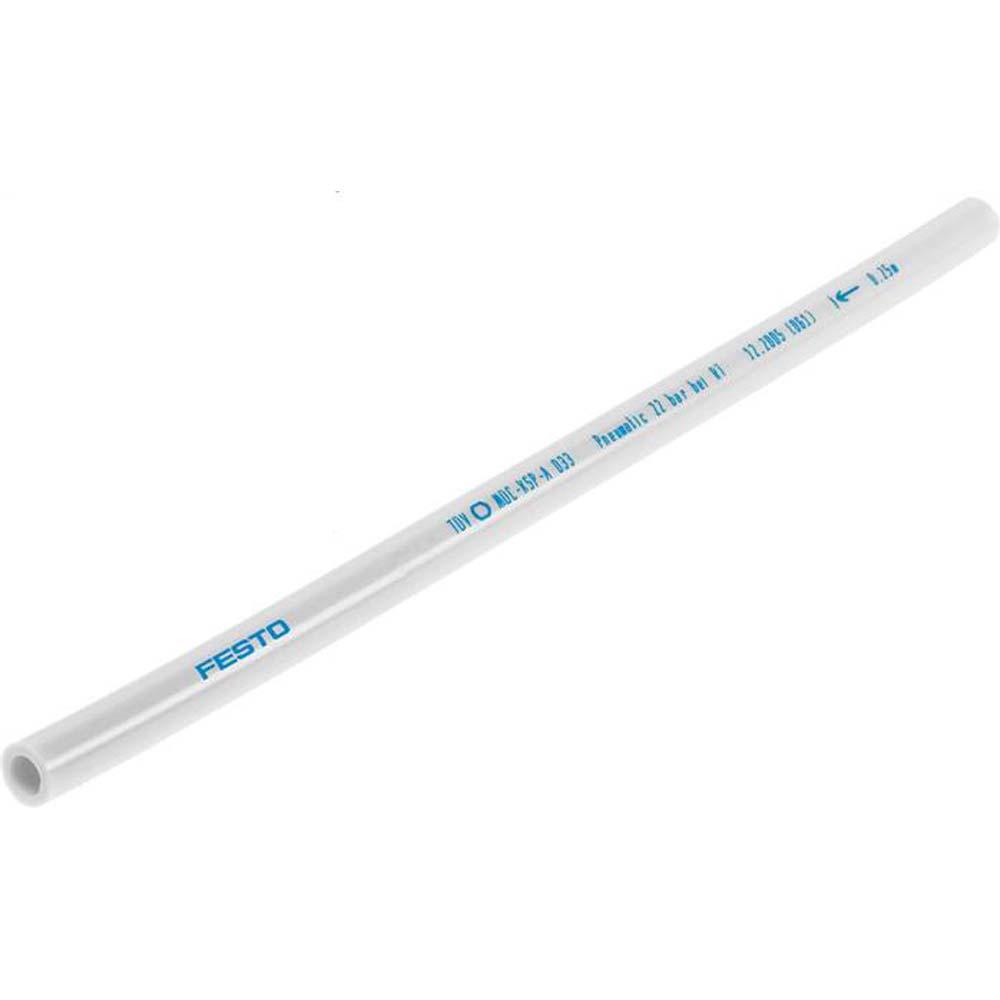

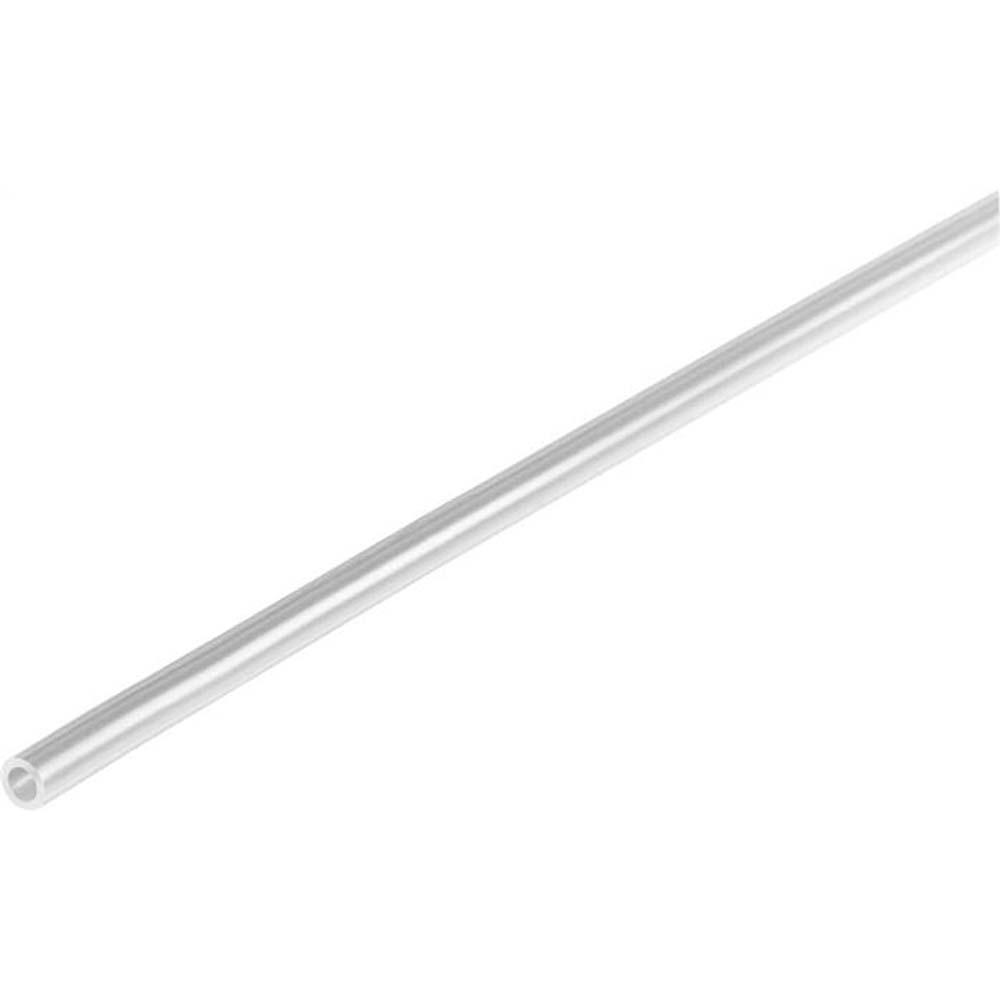

(Exemplarische Darstellung)
|
€ 574,77 (€ 11,50 / m)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
703025191032
Ausführung
| Außen-Ø | 16 mm |
| Innen-Ø | 12 mm |
| Min. Biegeradius | 67 mm |
| Farbe | blau |
| Typ | PAN-16X2-BL |
| Teile-Nr. | 553911 |
Einsatzbereich
- Der Kunststoffschlauch PAN eignet sich ideal für sichere Druckluftverbindungen in Druckbereichen bis 14 bar. Der PAN ist die ideale wirtschaftliche Lösung für Pneumatikinstallationen im Hochdruckbereich.
- Der außenkalibrierte Kunststoffschlauch PAN ist aus TPE-A gefertigt. Er ist Kupfer- und PTFE-frei sowie RoHS konform. Der PAN ist thermisch und mechanisch hochbelastbar. Er kann bei Umgebungstemperaturen von bis zu 80°C eingesetzt werden.
- Werkstoff Schlauch - TPE-A
- Werkstoffhinweis - Kupfer- und PTFE-frei, RoHS konform
- Shore-Härte - D 55 ±3
- Schlaucheigenschaften - schleppkettentauglich für Anwendungen mit höherer Taktzahl
- Prüfbedingungen Schlauch - Schleppkettentauglichkeit: <5 Mio Zyklen nach FN 942021
- Zulassung - TÜV
- Betriebsmedium - Druckluft nach ISO 8573-1:2010 [7:-:-]
- Maritime Klassifizierung - siehe Zertifikat
- Temperaturabhängiger Betriebsdruck - -0,95 bis 14/15/17/19 bar (abhängig vom Durchmesser, siehe Datenblatt)
- Umgebungstemperatur - -30°C bis +80°C
- Pneumatischer Anschluss - für Stecknippel Innendurchmesser 3 bis 6 mm mit Mutter, für Stecknippel Innendurchmesser 3 bis 6 mm, für Steckanschluss Außendurchmesser 4 bis 16 mm
- Farbe - diverse Farben
- Außen-Durchmesser - 4 bis 16 mm
- Innen-Durchmesser - 2,9 bis 12 mm
- min. Biegeradius - 12 bis 67 mm
- Durchflussrelevanter Biegeradius - 18 bis 94 mm
- Gewicht - 300 bis 4600 g
- Länge - 50 m
- Preis per Rolle
Ausführungen (39)
Auswahl eingrenzen
Außen-Ø
Innen-Ø
Min. Biegeradius
Farbe
Typ
Teile-Nr.
| Artikel-Nr. | Außen-Ø | Innen-Ø | Min. Biegeradius | Farbe | Typ | Teile-Nr. | Preis inkl. MwSt. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
703025191000 | 4 mm | 2,9 mm | 12 mm | gelb | PAN-4X0,75-GE | 553930 |
|
||||
|
||||||||||||
|
703025191001 | 4 mm | 2,9 mm | 12 mm | grün | PAN-4X0,75-GN | 553918 |
|
||||
|
||||||||||||
|
703025191002 | 4 mm | 2,9 mm | 12 mm | natur | PAN-4X0,75-NT | 546284 |
|
||||
|
||||||||||||
|
703025191003 | 4 mm | 2,9 mm | 12 mm | rot | PAN-4X0,75-RT | 553924 |
|
||||
|
||||||||||||
|
703025191004 | 4 mm | 2,9 mm | 12 mm | schwarz | PAN-4X0,75-SW | 553912 |
|
||||
|
||||||||||||
|
703025191005 | 4 mm | 2,9 mm | 12 mm | silber | PAN-4X0,75-SI | 152697 |
|
||||
|
||||||||||||
|
703025191006 | 6 mm | 4 mm | 14 mm | gelb | PAN-6X1-GE | 553931 |
|
||||
|
||||||||||||
|
703025191007 | 6 mm | 4 mm | 14 mm | grün | PAN-6X1-GN | 553919 |
|
||||
|
||||||||||||
|
703025191008 | 6 mm | 4 mm | 14 mm | natur | PAN-6X1-NT | 546285 |
|
||||
|
||||||||||||
|
703025191009 | 6 mm | 4 mm | 14 mm | rot | PAN-6X1-RT | 553925 |
|
||||
|
||||||||||||
|
703025191010 | 6 mm | 4 mm | 14 mm | schwarz | PAN-6X1-SW | 553913 |
|
||||
|
||||||||||||
|
703025191011 | 6 mm | 4 mm | 14 mm | silber | PAN-6X1-SI | 152699 |
|
||||
|
||||||||||||
|
703025191012 | 8 mm | 5,9 mm | 22 mm | gelb | PAN-8X1,25-GE | 553932 |
|
||||
|
||||||||||||
|
703025191013 | 8 mm | 5,9 mm | 22 mm | grün | PAN-8X1,25-GN | 553920 |
|
||||
|
||||||||||||
|
703025191014 | 8 mm | 5,9 mm | 22 mm | natur | PAN-8X1,25-NT | 546286 |
|
||||
|
||||||||||||
|
703025191015 | 8 mm | 5,9 mm | 22 mm | rot | PAN-8X1,25-RT | 553926 |
|
||||
|
||||||||||||
|
703025191016 | 8 mm | 5,9 mm | 22 mm | silber | PAN-8X1,25-SI | 152700 |
|
||||
|
||||||||||||
|
703025191017 | 8 mm | 5,9 mm | 22 mm | schwarz | PAN-8X1,25-SW | 553914 |
|
||||
|
||||||||||||
|
703025191018 | 10 mm | 7 mm | 27 mm | gelb | PAN-10X1,5-GE | 553933 |
|
||||
|
||||||||||||
|
703025191019 | 10 mm | 7 mm | 27 mm | grün | PAN-10X1,5-GN | 553921 |
|
||||
|
||||||||||||
|
703025191020 | 10 mm | 7 mm | 27 mm | natur | PAN-10X1,5-NT | 546287 |
|
||||
|
||||||||||||
|
703025191021 | 10 mm | 7 mm | 27 mm | rot | PAN-10X1,5-RT | 553927 |
|
||||
|
||||||||||||
|
703025191022 | 10 mm | 7 mm | 27 mm | schwarz | PAN-10X1,5-SW | 553915 |
|
||||
|
||||||||||||
|
703025191023 | 10 mm | 7 mm | 27 mm | silber | PAN-10X1,5-SI | 152701 |
|
||||
|
||||||||||||
|
703025191024 | 12 mm | 8,4 mm | 29 mm | blau | PAN-12X1,75-BL | 553910 |
|
||||
|
||||||||||||
|
703025191025 | 12 mm | 8,4 mm | 29 mm | gelb | PAN-12X1,75-GE | 553934 |
|
||||
|
||||||||||||
|
703025191026 | 12 mm | 8,4 mm | 29 mm | grün | PAN-12X1,75-GN | 553922 |
|
||||
|
||||||||||||
|
703025191027 | 12 mm | 8,4 mm | 29 mm | natur | PAN-12X1,75-NT | 546288 |
|
||||
|
||||||||||||
|
703025191028 | 12 mm | 8,4 mm | 29 mm | rot | PAN-12X1,75-RT | 553928 |
|
||||
|
||||||||||||
|
703025191029 | 12 mm | 8,4 mm | 29 mm | schwarz | PAN-12X1,75-SW | 553916 |
|
||||
|
||||||||||||
|
703025191030 | 12 mm | 8,4 mm | 29 mm | silber | PAN-12X1,75-SI | 152702 |
|
||||
|
||||||||||||
|
703025191031 | 14 mm | 10 mm | 50 mm | silber | PAN-14X2-SI | 570392 |
|
||||
|
||||||||||||
|
|
703025191032 | 16 mm | 12 mm | 67 mm | blau | PAN-16X2-BL | 553911 |
|
||||
|
||||||||||||
|
703025191033 | 16 mm | 12 mm | 67 mm | gelb | PAN-16X2-GE | 553935 |
|
||||
|
||||||||||||
|
703025191034 | 16 mm | 12 mm | 67 mm | grün | PAN-16X2-GN | 553923 |
|
||||
|
||||||||||||
|
703025191035 | 16 mm | 12 mm | 67 mm | natur | PAN-16X2-NT | 546289 |
|
||||
|
||||||||||||
|
703025191036 | 16 mm | 12 mm | 67 mm | rot | PAN-16X2-RT | 553929 |
|
||||
|
||||||||||||
|
703025191037 | 16 mm | 12 mm | 67 mm | schwarz | PAN-16X2-SW | 553917 |
|
||||
|
||||||||||||
|
703025191038 | 16 mm | 12 mm | 67 mm | silber | PAN-16X2-SI | 152703 |
|
||||
|
||||||||||||
