FESTO - QSH - Steckhülse - PBT - Ø 4 bis 16 mm - NW 2,5 bis 11 mm - VE 1/10 Stück - Preis per VE

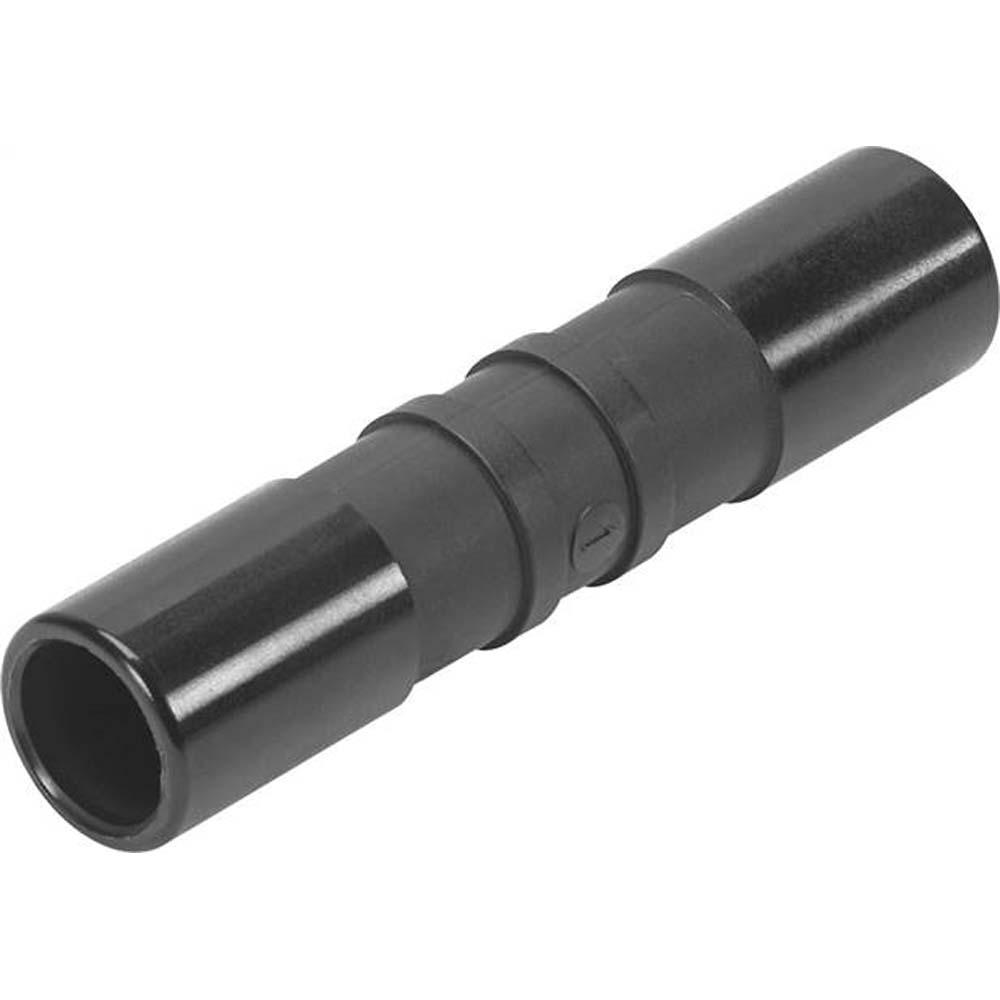

(Exemplarische Darstellung)
Einsatzbereich
- Die Steckhülse QSH eignet sich zum Einsatz in pneumatischen Anlagen. Sie ist sowohl für Druckluft als auch für Wasserbetrieb geeignet und erlaubt einen geölten Betrieb. Die Steckhülse bietet eine sichere Verbindung beim Einsatz mit Druckbereichen bis 14 bar sowie in feuchter Umgebung oder in Kontakt mit Wasser bis 60°C.
- Die Steckhülse QSH ist aus PBT gefertigt und verfügt über einen blauen Lösering. Sie funktioniert nach dem Push-Pull-Prinzip und kann in jeder beliebigen Einbaulage montiert werden. Je nach Ausführung ist die Steckverbindung in den Nennweiten 2,5 bis 11 mm erhältlich.
- Die Steckhülse verfügt über die Korrosionsbeständigkeitsklasse KBK 1 für niedrige Korrosionsbeanspruchung und ist zudem RoHS-konform.
- Werkstoff Gehäuse - PBT
- Werkstoffhinweis - RoHS konform
- Baugröße - Standard
- Einbaulage - beliebig
- Konstruktiver Aufbau - Push-Pull-Prinzip
- Betriebsdruck kompletter Temperaturbereich - -0,95 bis 6 bar
- Temperaturabhängiger Betriebsdruck - -0,95 bis 14 bar
- Umgebungstemperatur - -10 bis 80°C
- Steckhülsen-Ø - 4 bis 16 mm
- Nennweite - 2,5 bis 11 mm
- Betriebsmedium - Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser gemäß Herstellererklärung
- Hinweis zum Betriebs- und Steuermedium - Geölter Betrieb möglich
- Korrosionsbeständigkeitsklasse KBK - 1 - niedrige Korrosionsbeanspruchung
- Maritime Klassifizierung - siehe Zertifikat
- Farbe Lösering - blau
- Länge - 34,8 bis 55,6 mm
- Produktgewicht - 0,5 bis 4 g
- VE - 1 oder 10 Stück
- Preis per VE
Ausführungen (6)
Auswahl eingrenzen
Ø
NW
Länge
VE
Typ
Teile-Nr.
Art. Nr.: 973024641000
Ausführung
| Ø | 4 mm |
| NW | 2,5 mm |
| Länge | 34,8 mm |
| VE | 10 Stück |
| Typ | QSH-4 |
| Teile-Nr. | 153251 |
Art. Nr.: 973024641001
Ausführung
| Ø | 6 mm |
| NW | 4 mm |
| Länge | 38,2 mm |
| VE | 10 Stück |
| Typ | QSH-6 |
| Teile-Nr. | 153252 |
Art. Nr.: 973024641002
Ausführung
| Ø | 8 mm |
| NW | 6 mm |
| Länge | 41,4 mm |
| VE | 10 Stück |
| Typ | QSH-8 |
| Teile-Nr. | 153253 |
Art. Nr.: 973024641003
Ausführung
| Ø | 10 mm |
| NW | 7,5 mm |
| Länge | 46,2 mm |
| VE | 10 Stück |
| Typ | QSH-10 |
| Teile-Nr. | 153254 |
Art. Nr.: 973024641004
Ausführung
| Ø | 12 mm |
| NW | 9 mm |
| Länge | 52,8 mm |
| VE | 10 Stück |
| Typ | QSH-12 |
| Teile-Nr. | 153255 |
Art. Nr.: 973024641005
Ausführung
| Ø | 16 mm |
| NW | 11 mm |
| Länge | 55,6 mm |
| VE | 1 Stück |
| Typ | QSH-16 |
| Teile-Nr. | 153256 |
